全国服务热线
按检测项目
版权所有： 济南米莱仪器有限公司 备案号：鲁ICP备19023336号-1
可吸收性外科缝线是一种用于手术中闭合伤口的特殊类型的缝线，它们的特点是在人体内可以自然分解和吸收，不需要再次手术取出。这种缝线的设计目的是为了减少患者的不适感和二次手术的风险。YY1116-2020标准详细的给出了可吸收性外科缝线的断裂强力、针线连接强力等相关项目的测试方法。
一、断裂强力

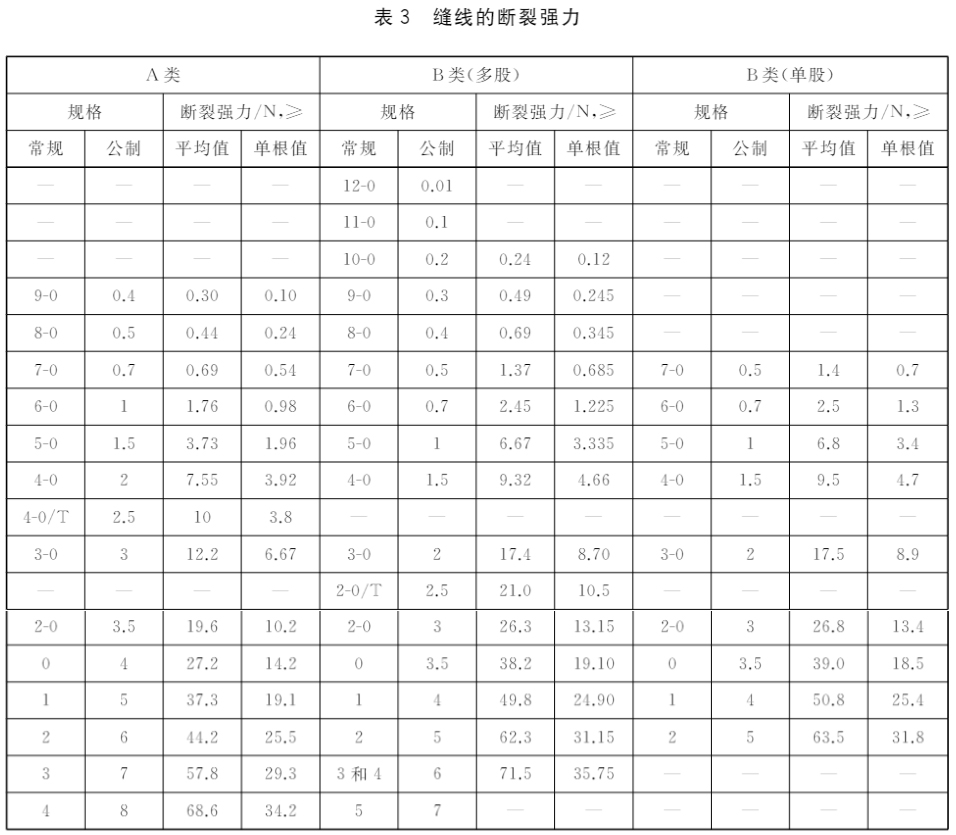

缝线断裂强力的平均值和单根值应符合表3的规定，试验方法见附录B应符合4.3的规定。
设备设置
MED-M1医药包装性能测试仪，设置如下：
（a）测试标距130mm±5mm，速度300mm/min±10mm/min；
（b）若缝线的长度无法满足（a）规定的测试标距要求，则测试标距根据缝线的实际长度调整，速度（mm/min）按2倍的调整测试标距设定。
示例：如调整的测试标距设为50mm，速度设为2X50=100mm/min。
断裂强力的试验步骤
（1）从包装中取出缝线，在其中间位置打一个简单结，拉紧线结。
注：规格小于公制0.4的B类（多股）缝线不打结
（2）将缝线的两端分别固定于材料试验机的两固定夹具上，线结位于两固定夹具的中间，使缝线绷紧，按照规定的速度将缝线拉断，记录更大 的拉力值，作为断裂强力的单根值。若缝线断裂在距夹具1cm以内，则该数据作废。
（3）重复步骤（1）和（2）完成所有缝线测试.
（4）计算出全部缝线单根值的平均值作为断裂强力平均值。
二、针线连接强力

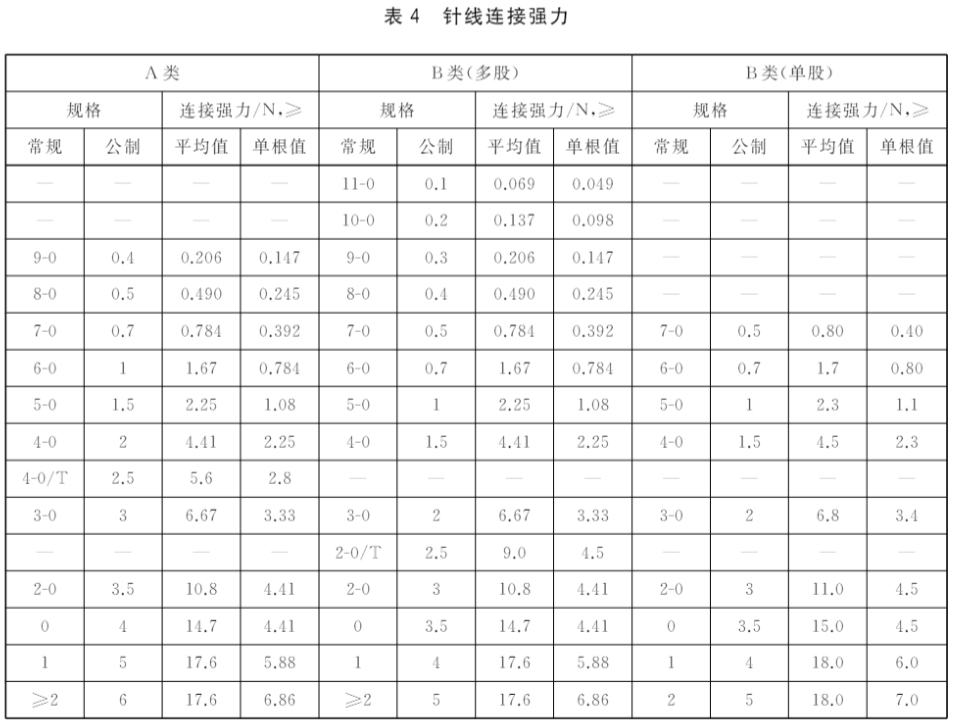

缝线若带缝针，其针线连接强力的平均值和单根值应符合表4的规定，试验方法见附录B，应符合4.4的规定。
针线连接强力的试验步骤
1、将缝针和缝线分别固定于MED-M1医药包装性能测试仪的两固定夹具上，使缝线和缝针的连接处绷紧，且针尾与缝线同轴，按照规定的速度将针线的连接处拉断，记录更大 的拉力值，作为针线连接强力的单根值。
2、重复步骤1完成所有缝线测试。
3、计算出全部单根值的平均值作为针线连接强力平均值。
三、环氧乙烷残留量
缝线若用环氧乙烷气体灭菌，环氧乙烷残留量（不含缝合针）应不大于250ug/g。
按GB/T14233.1-2008中第9章“气相色谱法”进行试验，应符合4.6.5的规定。
服务热线
