全国服务热线
按检测项目
版权所有： 济南米莱仪器有限公司 备案号：鲁ICP备19023336号-1
包装用多层共挤重载膜、袋是指使用多台挤出机，分别将聚乙烯、聚丙烯等树脂（可加入添加剂）挤出，通过一个共用模头吹塑而获得的装载质量通常为10kg以上的多层共挤膜、袋。重包装袋主要用于包装塑料原料、化肥、饲料、大米和谷物等。用作重包装袋的薄膜只有达到了符合要求的机械性能如拉伸强度、抗刺穿性、密封强度、摩擦系数、填充热物质的热稳定性能，才能经受填充操作的力量和负载，从而确保在搬运、储存过程中不发生破包泄漏。
包装用多层共挤重载膜物理机械性能检测项目：
一、拉伸强度、断裂标称应变和拉伸屈服应力试验。
按CB/T1040.3-2006的规定，取2型试样，宽度10mm，夹具初始距离50mm，试验速度为(500±50)mm/min，取纵、横向光滑面材料各5片在MTL-01智能电子拉力机上进行试验。通过此项试验可确定重载膜材料的拉伸强度、断裂标称应变和拉伸屈服应力是否能到标准的规定。
二、裤形撕裂强度试验。
裤形撕裂法是指以一种撕裂高分子材料的常规方法。是撕裂强度常用的方法之一，适用于厚度小于10mm的薄膜和薄片撕裂强度测试，国内FFS膜厚度一般在0.14—0.18mm。本测试按GB/T165781的规定进行，选用MTL-01智能电子拉力机来进行测试。
三、冲击破损质量试验。
目前，国内有关软塑包装材料抗冲击性能的测试法方法有自由落镖法、摆锤冲击法等，其中前者是用冲破薄膜的落镖重量来表示材料的抗冲击性能，后者则用冲破薄膜所损耗的能量表示材料的抗冲击性能，鉴于重载膜的厚度通常较厚，抗冲击性能较高，本次试验采用自由落镖法进行测试。按GB/T9639.1-2008A法，选取光滑面材料进行。
四、摩擦系数试验。
按GB/T10006的规定，选取光滑包装用多层共挤重载膜进行试验。通过测定包装用多层共挤重载膜的摩擦系数，进一步加强对包装用多层共挤重载膜特别是对包装用薄膜的滑爽性的测定，有效控制调节材料生产质量工艺指标，来满足产品使用要求。此项测试选用米莱仪器研发生产的MCY-02摩擦系数仪，适用于测量塑料薄膜和薄片、纸张、橡胶、纸板、编织袋等多种材料的静摩擦系数和动摩擦系数，通过测量多层共挤重载膜的滑爽性，可以控制调节重载膜生产质量工艺指标。
五、热合强度试验。
按OB/T2358的规定进行。重载膜热合强度检测方法如下：
1.将经过调节后的重载膜试样，以热合部位为中心，打开呈180度;
2.把重载膜的两端夹在MTL-01智能电子拉力机的两个夹具上;
3.试样轴线应与上下夹具中心线相重合，并要求松紧适宜，以防止试验前试样滑脱或断裂在夹具内;
4.将夹具间距离设为50mm,试验速度为（300±20）mm/min，读取试样断裂时的大载荷;
5.若重载膜试样断在电子拉力机夹具内，则此试样作废，另取试样补做。
六、厚度
按照GB/T6672-2001的规定进行检测。标准对材料厚度有着严格的参数要求，材料的厚度是否均匀会影响整体物理性能，厚度是重载膜基本的要素，其涉及到制作工艺是否合格。合格的重载膜才能经受填充操作的力量和负载，从而确保在搬运、储存过程中不发生破包泄漏。
重载膜厚度的极限偏差应按式(1)计算:
Δt=tmax(tmin)-to…...(1)

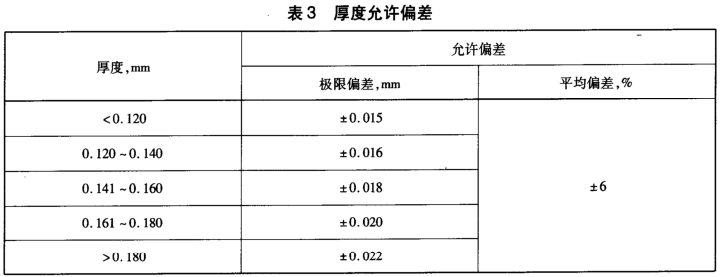

包装用多层共挤重载膜、袋的厚度应符合《BB/T0058-2011包装用多层共挤重载膜、袋》中厚度偏差的要求，此项测试应选用米莱仪器CHY-CU薄膜测厚仪来进行，采用机械接触式测量方式，严格符合标准要求，7寸液晶触摸屏显示，一键化操作，0.1μm分辨率，超高精度，满足多个标准要求。
如需了解更多检测项目，请致电济南米莱仪器有限公司。
服务热线
