全国服务热线
按检测项目
版权所有： 济南米莱仪器有限公司 备案号：鲁ICP备19023336号-1
聚乙烯复合药用软膏管是用于盛放药用膏剂的一种复合型包装材料，它性能稳定，能很好地保持药品膏剂的质量，使用方便。依据YBB00252005-2015检测标准，聚乙烯复合药用软膏管主要的检测项目包括：耐压强度、拉伸强度、热合强度、密封性、阻隔性能等，下面我们来详细的了解一下。

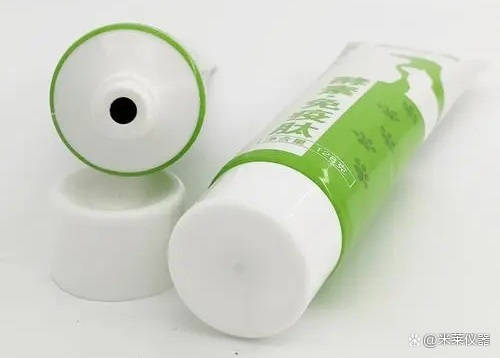

聚乙烯复合药用软膏管
一、耐压强度
取一定数量的软膏管，将管帽拧紧，使用NJY-03全自动扭矩仪将软膏管扭矩30~90N·cm，将压缩空气从管尾加入，空气压力为0.2MPa，置20°C±2°C水浴中，持续加压30秒，不得破裂，且焊缝处应无气泡产生。LEAK-L1软膏管耐压强度测试仪可进行各种软管整体密封性能、耐压强度、帽体连接强度、脱扣强度、热封边封口强度等指标的量化测定，大液晶触摸屏操作，高精度压力传感器保证测试结果的准确性。
LEAK-L1软膏管耐压强度测试仪
二、力学性能
1、拉伸强度
取同批号的复合药用软膏管，照拉伸性能测定法(YBB00112003-2015)测定，采用MTL-01电子拉力试验机进行测试，试验速度为100mm/min±10mm/min，记录层材料断裂时负荷，即为拉伸强度。纵、横向均不得低于16.0MPa。
MTL-01电子拉力试验机
2、内层与次内层剥离强度
取一定数量的软膏管试样，按照剥离强度测定法(YBB00102003-2015)测定，纵、横向剥离强度平均值均不得低于5.0N/15mm。
3、热合强度
（1）管身热合强度
取一定数量的软膏管试样，沿宽度方向均匀截取15mm宽的试样5条，将试样两端分别夹在试验机的上下夹头上，试验速度为100mm/min±10mm/min，均不得低于70.0N/15mm。
（2）管尾热合强度
取一定数量的软膏管试样，沿尾部方向均匀截取15mm宽的试样5条，将试样两端分别夹在试验机的上下夹头上，试验速度为100mm/min±10mm/min，均不得低于20.0N/15mm。
RFY-R3热封试验仪
三、密封性
(1)取一定数量的软膏管试样，用NJY-03扭矩仪将样管帽盖固定，在扭矩30~90N·cm条件下，管盖与管身应配合适宜，不得滑牙。
(2)取上述样品，装满水，倒置后固定管帽，1分钟后观察，管头不得渗水。
NJY-03扭矩仪
四、阻隔性能
（1）水蒸气透过量
取同批号的复合管材，使用WTR-G3 水蒸气透过率测试仪，按照水蒸气透过量测定法(YBB00092003-2015)第法试验条件B或第四法试验条件2测定，试验时热封面向低湿度侧，水蒸气透过量不得过0.5/(m24h)。
WTR-G3 水蒸气透过率测试仪
（2）氧气透过量
取同批号的复合管材，使用OGT-G3压差法气体渗透仪，按照气体透过量测定法(YBBO0082003-2015)法或第二法试验时热封面向氧气低压一侧，氧气透过量不得过0.5cm/(m24h·0.1MPa)。
服务热线
