全国服务热线
按检测项目
版权所有： 济南米莱仪器有限公司 备案号：鲁ICP备19023336号-1
包装用塑料复合膜袋通常是指由两种或两种以上的材料组成的复合膜或包装袋，一般用塑料、纸张、铝箔和其他的材料用粘合、热合的方法制成。具有良好的机械性能，如抗撕裂、耐针刺、耐疲劳、抗冲击、耐摩擦、防老化性能等等，在包装行业应用非常广泛。GB/T10004-2008《包装用塑料复合膜、袋干法复合、挤出复合》标准中明确指出了包装用塑料复合膜袋需要检测的项目及测试方法，下面我们来详细的了解一下。
一、物理力学性能
（1）剥离力

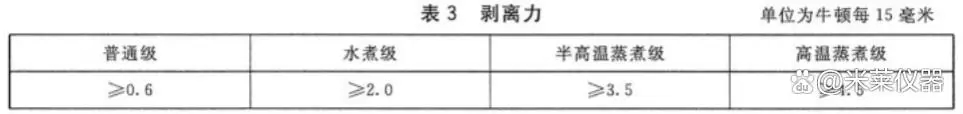

剥离强度是对复合包装膜最基本的一种性能检测，主要是检测每层基材之间的粘贴性，不会某种外在条件下出现分层、气泡、易撕离等不良现象。剥离力指标应符合表3规定。按GB/T8808-1988的规定进行。将试样剥开部分的两端分别夹在MTL-01电子拉力试验机上、下夹具内，使试样剥开部的纵轴与上、下夹具中心连线重合，并松紧适宜，试验速度为（300±50）mm/min，记录各剥离力值；纵、横向剥离强度平均值应符合标准规定。
（2）热合强度

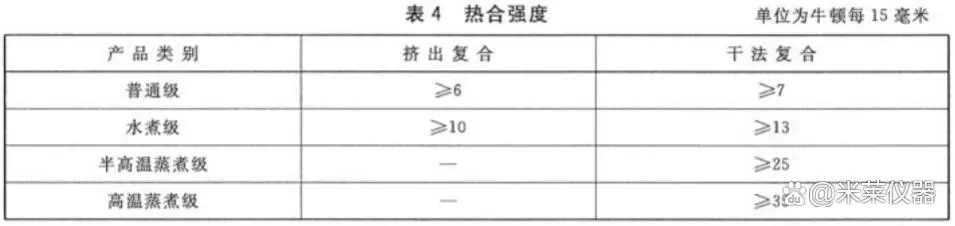

热合强度反映了复合袋的综合物理机械性能，是包装材料的重要指标之一。热合强度指标应符合表4规定。按QB/T2358-1998的规定进行。膜的热封方法、条件由供需双方商定。按照标准法取试样，以热合部位为中心，打开呈180°，把试样的两端夹在MTL-01电子拉力试验机的两个夹具上，试验速度为300±20mm/min，读取试样分离或断裂时的更大载荷（拉力试验机示值误差应在土1%之内）。
（3）拉断力断裂标称应变

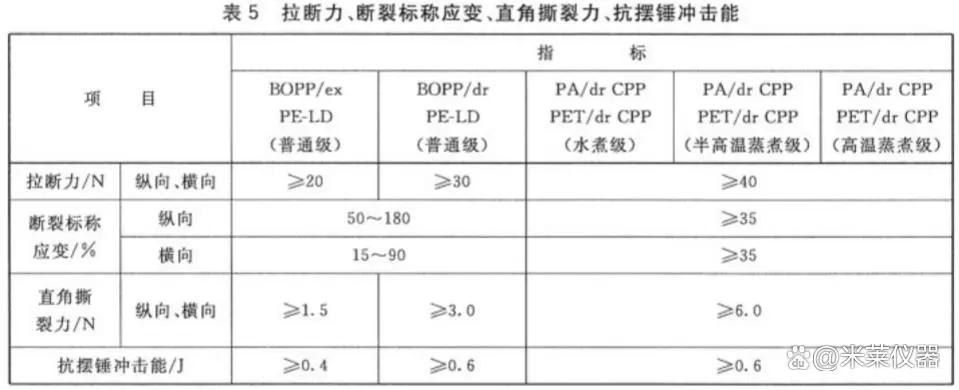

拉断力、断裂标称应变、直角撕裂力、抗摆锤冲击能指标应符合表5规定。表5所列材料结构之外的，由供需双方协商。
拉断力和断裂标称应变按GB/T1040.3-2006的规定进行。试样采用2型长度为150mm，宽度为15mm，试验速度为200mm/min。
（4）直角撕裂力
直角撕裂强度一般用来考核塑料薄膜的抗撕裂能力，通过检测可以了解到塑料复合膜包装在外力作用下抗破损能力。直角撕裂力按QB/T1130-1991的规定进行。
（5）穿刺强度
在包装的储存、运输及流通过程中，难免会受到来自包装外部物体的穿刺与冲击，如其他包装袋的尖角。若包装袋的抗穿刺性能较差，在上述物体的穿刺下，易在包装表面形成不易察觉的细小孔洞，导致包装漏气、漏液，甚至直接形成大面积的破袋。
穿刺强度的测试是将直径为100mm的试片安装在样膜固定夹环上，然后用直径为1.0mm，球形顶端半径为0.5mm的钢针，以（50±5）mm/min的速度去顶刺，测试片数5个以上，取其算术平均值。
（6）抗摆锤冲击能
抗摆锤冲击能是测试包装柔韧性的性能指标，用于验证包装材料的韧性，抗摆锤冲击能按GB/T8809-1988的规定进行。用的半球形冲头在一定的速度下冲击并穿过薄膜试样，测量冲头所消耗的能量，以此评价薄膜的抗摆锤冲击能力。
二、阻隔性能
（1）水蒸气透过量
水蒸气透过量指标应符合表6规定。表6所列材料结构之外的，由供需双方协商。
按GB/T1037一1988的规定进行。WTR-G3水蒸气透过率测试仪试验条件为温度（38±0.6）°C，相对湿度90%±2%，试验时将热封面朝向湿度低的一侧。
（2）氧气透过量
氧气透过量指标应符合表7规定。表7所列材料结构之外的，由供需双方协商。按GB/T1038-2000的规定进行。试验时将热封面朝向低压侧。
三、袋的耐压性能
袋的内容物为粉状、液体或需要做充气抽真空包装时，耐压性能应符合表8的规定，PNY-01包装袋耐压测试仪可检测试样的耐压性能，并进行科学的量化分析和判断。
四、摩擦系数
摩擦系数（内面/钢板静/动）<0.4。按GB/T10006-1988的规定进行钢板表面应平整光滑。通过MCY-02摩擦系数仪已知质量的滑块向试样施加垂直压力，并测试试样从相对静止到相对滑动过程中的摩擦力值，从而得到两接触面间的静摩擦系数、动摩擦系数。
五、透光率和雾度
透光率和雾度指标由供需双方协商。透光率和雾度按GB/T2410一2008的规定进行。
六、溶剂残留量
溶剂残留量总量<50mg/，其中苯类溶剂不检出。
使用氮气作载气，根据待测溶剂的沸点以及仪器的分离效果设定柱温，一般控制在50C~90C，注入检出口温度控制在90C~200C。采用氢离子检测型气相色谱仪进行试验。
七、膜、袋的厚度偏差
塑料复合膜的尺寸偏差主要是指长度偏差、宽度偏差、厚度偏差和热封宽度偏差等均应在规定的偏差范围内。这里重点讲一下膜、袋的厚度偏差，按GB/T6672一2001的规定进行，选用CHY-CU薄膜测厚仪进行测量，严格按照标准设计的接触面积和测量压力，自动统计、储存实验结果。
服务热线
