全国服务热线
按检测项目
版权所有： 济南米莱仪器有限公司 备案号：鲁ICP备19023336号-1

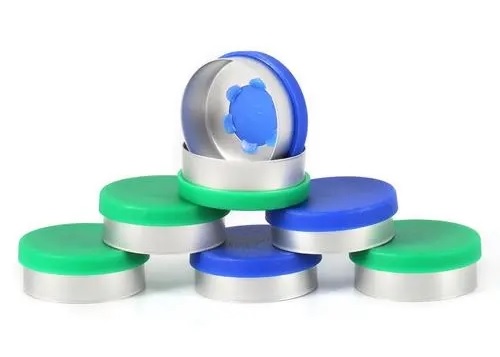

输液瓶用铝塑组合盖，包括铝盖、塑盖，输液瓶用铝塑组合盖是药品包装的一部分，它的检测应遵循YBB00402003-2015《输液瓶用铝塑组合盖》规定，主要检测项目包括铝件材料机械性能、塑料件去除力、撕片撕开力等。
一、铝件材料机械性能
铝件材料机械性能包括抗拉强度和延伸率两部分，抗拉强度系指在拉伸试验中，试验直至断裂为止，单位初始横截面上承受的更大拉伸负荷；延伸率系指在拉伸试验中，试样断裂时，标线间距离的增加量与初始标距之比，以百分率表示。
取同批号铝件片材适量，用宽度为12.5mm。原始标距为50mm，平行长度为75mm，过渡弧半径至少为20mm的刀具裁成图1试样，在拉伸装置上进行试验，试验速度为10mm/min±2mm/min。材料的机械性能应符合表1中规定的要求。
二、开启力

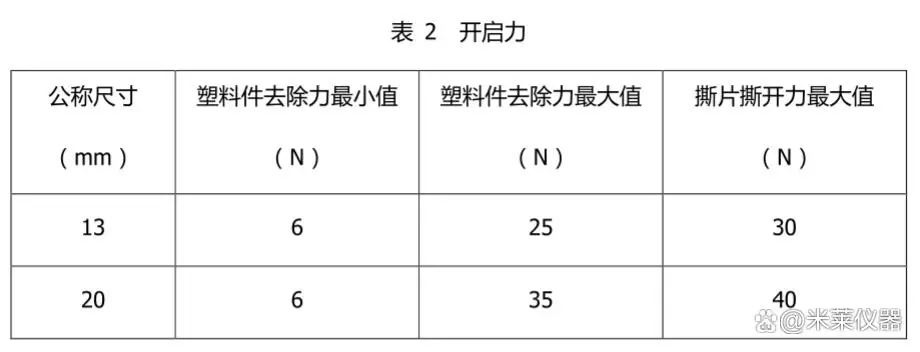

（1）塑料件去除力取瓶盖适量，在拉伸装置上进行试验，试验速度为100mm/min±10mm/min，应符合表1中的规定。
（2）撕片撕开力(ZD型铝件撕片)取本品适量，拉挂于外露的片上，在拉伸装置上进行试验，试验速度为100mm/min±10mm/min，直至完全撕开瓶盖。应符合表2中的规定。
输液瓶用铝塑组合盖的机械性能和开启力的测试可使用MTL(PC)智能电子拉力试验机，适用于各种材料进行拉伸，压缩，撕裂，剥离，形变等力学性能项目的测试，设备集成多种独立的测试程序，0.3级测试精度，保证试验结果的准确性。
服务热线
